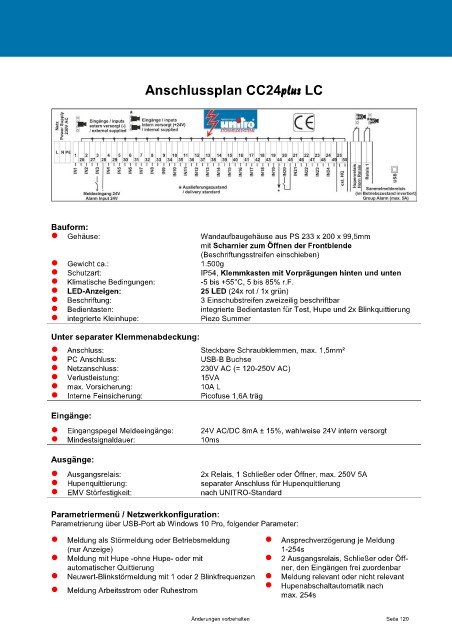

Anschlussplan CC24 LC

Bauform:
 Gehäuse: Wandaufbaugehäuse aus PS 233 x 200 x 99,5mm
mit Scharnier zum Öffnen der Frontblende
(Beschriftungsstreifen einschieben)
 Gewicht ca.: 1.500g
 Schutzart: IP54, Klemmkasten mit Vorprägungen hinten und unten
 Klimatische Bedingungen: -5 bis +55°C, 5 bis 85% r.F.
 LED-Anzeigen: 25 LED (24x rot / 1x grün)
 Beschriftung: 3 Einschubstreifen zweizeilig beschriftbar
 Bedientasten: integrierte Bedientasten für Test, Hupe und 2x Blinkquittierung
 integrierte Kleinhupe: Piezo Summer

Unter separater Klemmenabdeckung:
 Anschluss: Steckbare Schraubklemmen, max. 1,5mm²
 PC Anschluss: USB-B Buchse
 Netzanschluss: 230V AC (= 120-250V AC)
 Verlustleistung: 15VA
 max. Vorsicherung: 10A L
 Interne Feinsicherung: Picofuse 1,6A träg

Eingänge:
 Eingangspegel Meldeeingänge: 24V AC/DC 8mA ± 15%, wahlweise 24V intern versorgt
 Mindestsignaldauer: 10ms

Ausgänge:
 Ausgangsrelais: 2x Relais, 1 Schließer oder Öffner, max. 250V 5A
 Hupenquittierung: separater Anschluss für Hupenquittierung
 EMV Störfestigkeit: nach UNITRO-Standard

Parametriermenü / Netzwerkkonfiguration:
Parametrierung über USB-Port ab Windows 10 Pro, folgender Parameter:

 Meldung als Störmeldung oder Betriebsmeldung  Ansprechverzögerung je Meldung
(nur Anzeige) 1-254s
 Meldung mit Hupe -ohne Hupe- oder mit  2 Ausgangsrelais, Schließer oder Öff-
automatischer Quittierung ner, den Eingängen frei zuordenbar
 Neuwert-Blinkstörmeldung mit 1 oder 2 Blinkfrequenzen  Meldung relevant oder nicht relevant
 Hupenabschaltautomatik nach
 Meldung Arbeitsstrom oder Ruhestrom
max. 254s

Änderungen vorbehalten Seite 120
