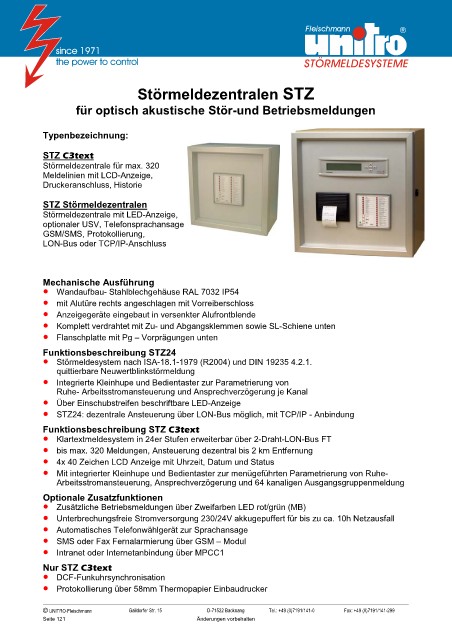

Page 10 - Stoermeldezentralen
P. 10

Fleischmann



                                                                                 STÖRMELDESYSTEME


                                     Störmeldezentralen STZ

                     für optisch akustische Stör-und Betriebsmeldungen


            Typenbezeichnung:

            STZ C3text
            Störmeldezentrale für max. 320
            Meldelinien mit LCD-Anzeige,
            Druckeranschluss, Historie

            STZ Störmeldezentralen
            Störmeldezentrale mit LED-Anzeige,
            optionaler USV, Telefonsprachansage
            GSM/SMS, Protokollierung,
            LON-Bus oder TCP/IP-Anschluss



            Mechanische Ausführung
              Wandaufbau- Stahlblechgehäuse RAL 7032 IP54
              mit Alutüre rechts angeschlagen mit Vorreiberschloss
              Anzeigegeräte eingebaut in versenkter Alufrontblende
              Komplett verdrahtet mit Zu- und Abgangsklemmen sowie SL-Schiene unten
              Flanschplatte mit Pg – Vorprägungen unten

            Funktionsbeschreibung STZ24
              Störmeldesystem nach ISA-18.1-1979 (R2004) und DIN 19235 4.2.1.
                quittierbare Neuwertblinkstörmeldung
              Integrierte Kleinhupe und Bedientaster zur Parametrierung von
                Ruhe- Arbeitsstromansteuerung und Ansprechverzögerung je Kanal
              Über Einschubstreifen beschriftbare LED-Anzeige
              STZ24: dezentrale Ansteuerung über LON-Bus möglich, mit TCP/IP - Anbindung

            Funktionsbeschreibung STZ C3text
              Klartextmeldesystem in 24er Stufen erweiterbar über 2-Draht-LON-Bus FT
              bis max. 320 Meldungen, Ansteuerung dezentral bis 2 km Entfernung
              4x 40 Zeichen LCD Anzeige mit Uhrzeit, Datum und Status
              Mit integrierter Kleinhupe und Bedientaster zur menügeführten Parametrierung von Ruhe-
                Arbeitsstromansteuerung, Ansprechverzögerung und 64 kanaligen Ausgangsgruppenmeldung

            Optionale Zusatzfunktionen
              Zusätzliche Betriebsmeldungen über Zweifarben LED rot/grün (MB)
              Unterbrechungsfreie Stromversorgung 230/24V akkugepuffert für bis zu ca. 10h Netzausfall
              Automatisches Telefonwählgerät zur Sprachansage
              SMS oder Fax Fernalarmierung über GSM – Modul
              Intranet oder Internetanbindung über MPCC1

            Nur STZ C3text
              DCF-Funkuhrsynchronisation
              Protokollierung über 58mm Thermopapier Einbaudrucker


            © UNITRO-Fleischmann    Gaildorfer Str. 15   D-71522 Backnang   Tel.: +49 (0)7191/141-0   Fax: +49 (0)7191/141-299
            Seite 121                                Änderungen vorbehalten
