Page 6 - Stoermeldezentralen

Fleischmann

STÖRMELDESYSTEME

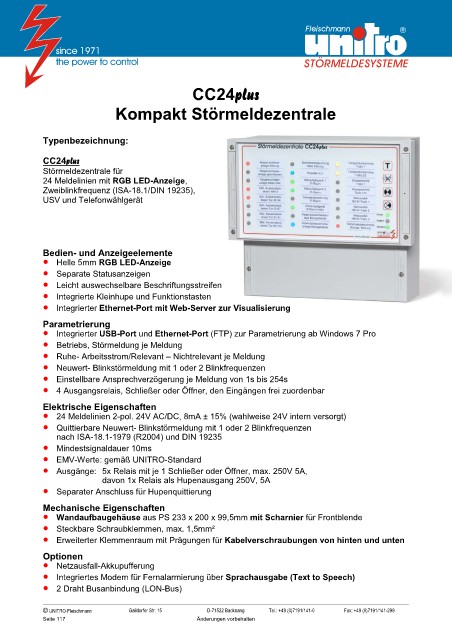

CC24

Kompakt Störmeldezentrale

Typenbezeichnung:

CC24
Störmeldezentrale für
24 Meldelinien mit RGB LED-Anzeige,
Zweiblinkfrequenz (ISA-18.1/DIN 19235),
USV und Telefonwählgerät

Bedien- und Anzeigeelemente
 Helle 5mm RGB LED-Anzeige
 Separate Statusanzeigen
 Leicht auswechselbare Beschriftungsstreifen
 Integrierte Kleinhupe und Funktionstasten
 Integrierter Ethernet-Port mit Web-Server zur Visualisierung
Parametrierung
 Integrierter USB-Port und Ethernet-Port (FTP) zur Parametrierung ab Windows 7 Pro
 Betriebs, Störmeldung je Meldung
 Ruhe- Arbeitsstrom/Relevant – Nichtrelevant je Meldung
 Neuwert- Blinkstörmeldung mit 1 oder 2 Blinkfrequenzen
 Einstellbare Ansprechverzögerung je Meldung von 1s bis 254s
 4 Ausgangsrelais, Schließer oder Öffner, den Eingängen frei zuordenbar
Elektrische Eigenschaften
 24 Meldelinien 2-pol. 24V AC/DC, 8mA ± 15% (wahlweise 24V intern versorgt)
 Quittierbare Neuwert- Blinkstörmeldung mit 1 oder 2 Blinkfrequenzen
nach ISA-18.1-1979 (R2004) und DIN 19235
 Mindestsignaldauer 10ms
 EMV-Werte: gemäß UNITRO-Standard
 Ausgänge: 5x Relais mit je 1 Schließer oder Öffner, max. 250V 5A,
davon 1x Relais als Hupenausgang 250V, 5A
 Separater Anschluss für Hupenquittierung

Mechanische Eigenschaften
 Wandaufbaugehäuse aus PS 233 x 200 x 99,5mm mit Scharnier für Frontblende
 Steckbare Schraubklemmen, max. 1,5mm²
 Erweiterter Klemmenraum mit Prägungen für Kabelverschraubungen von hinten und unten

Optionen
 Netzausfall-Akkupufferung
 Integriertes Modem für Fernalarmierung über Sprachausgabe (Text to Speech)
 2 Draht Busanbindung (LON-Bus)

© UNITRO-Fleischmann Gaildorfer Str. 15 D-71522 Backnang Tel.: +49 (0)7191/141-0 Fax: +49 (0)7191/141-299
Seite 117 Änderungen vorbehalten
