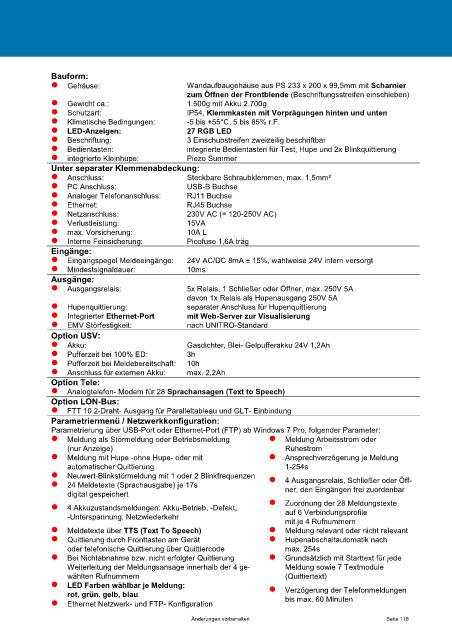

Bauform:
Gehäuse: Wandaufbaugehäuse aus PS 233 x 200 x 99,5mm mit Scharnier
zum Öffnen der Frontblende (Beschriftungsstreifen einschieben)
Gewicht ca.: 1.500g mit Akku 2.700g
Schutzart: IP54, Klemmkasten mit Vorprägungen hinten und unten
Klimatische Bedingungen: -5 bis +55°C, 5 bis 85% r.F.
LED-Anzeigen: 27 RGB LED
Beschriftung: 3 Einschubstreifen zweizeilig beschriftbar
Bedientasten: integrierte Bedientasten für Test, Hupe und 2x Blinkquittierung
integrierte Kleinhupe: Piezo Summer
Unter separater Klemmenabdeckung:
Anschluss: Steckbare Schraubklemmen, max. 1,5mm²
PC Anschluss: USB-B Buchse
Analoger Telefonanschluss: RJ11 Buchse
Ethernet: RJ45 Buchse
Netzanschluss: 230V AC (= 120-250V AC)
Verlustleistung: 15VA
max. Vorsicherung: 10A L
Interne Feinsicherung: Picofuse 1,6A träg
Eingänge:
Eingangspegel Meldeeingänge: 24V AC/DC 8mA ± 15%, wahlweise 24V intern versorgt
Mindestsignaldauer: 10ms
Ausgänge:
Ausgangsrelais: 5x Relais, 1 Schließer oder Öffner, max. 250V 5A
davon 1x Relais als Hupenausgang 250V 5A
Hupenquittierung: separater Anschluss für Hupenquittierung
Integrierter Ethernet-Port mit Web-Server zur Visualisierung
EMV Störfestigkeit: nach UNITRO-Standard
Option USV:
Akku: Gasdichter, Blei- Gelpufferakku 24V 1,2Ah
Pufferzeit bei 100% ED: 3h
Pufferzeit bei Meldebereitschaft: 10h
Anschluss für externen Akku: max. 2,2Ah
Option Tele:
Analogtelefon- Modem für 28 Sprachansagen (Text to Speech)
Option LON-Bus:
FTT 10 2-Draht- Ausgang für Paralleltableau und GLT- Einbindung
Parametriermenü / Netzwerkkonfiguration:
Parametrierung über USB-Port oder Ethernet-Port (FTP) ab Windows 7 Pro, folgender Parameter:
Meldung als Störmeldung oder Betriebsmeldung Meldung Arbeitsstrom oder
(nur Anzeige) Ruhestrom
Meldung mit Hupe -ohne Hupe- oder mit Ansprechverzögerung je Meldung
automatischer Quittierung 1-254s
Neuwert-Blinkstörmeldung mit 1 oder 2 Blinkfrequenzen 4 Ausgangsrelais, Schließer oder Öff-
24 Meldetexte (Sprachausgabe) je 17s ner, den Eingängen frei zuordenbar
digital gespeichert
Zuordnung der 28 Meldungstexte
4 Akkuzustandsmeldungen: Akku-Betrieb, -Defekt, auf 6 Verbindungsprofile
-Unterspannung, Netzwiederkehr
mit je 4 Rufnummern
Meldetexte über TTS (Text To Speech) Meldung relevant oder nicht relevant
Quittierung durch Fronttasten am Gerät Hupenabschaltautomatik nach
oder telefonische Quittierung über Quittiercode max. 254s
Bei Nichtabnahme bzw. nicht erfolgter Quittierung Grundsätzlich mit Starttext für jede
Weiterleitung der Meldungsansage innerhalb der 4 ge- Meldung sowie 7 Textmodule
wählten Rufnummern (Quittiertext)
LED Farben wählbar je Meldung:
rot, grün, gelb, blau Verzögerung der Telefonmeldungen
Ethernet Netzwerk- und FTP- Konfiguration bis max. 60 Minuten
Änderungen vorbehalten Seite 118
