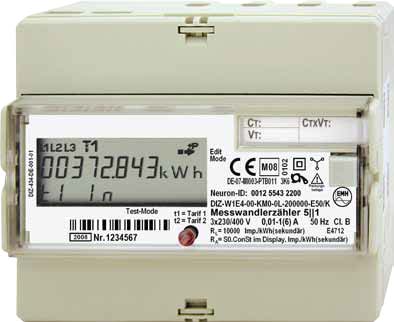

Elektronische Wirkenergiezähler mit LCD Display

von EMH

Datenblatt als PDF

Typenbezeichnung:

Elektrizitätszähler mit LON-BUS
zur Messung von positiver und optional negativer Wirkenergie. In Ein- oder Zweitarifausführung erhältlich. Platzsparende Montage durch kompakte Bauform.
Die direktmessende Ausführung ist für den Anschluss an 3- oder 4- Phasengabelschienen vorbereitet.

Bedien- und Anzeigeelemente

  • LCD-Display 8stellig, davon 3 Dezimalstellen Zifferngröße: 4 x 6mm
  • mechanische Taste für Anzeigen-Aufruf

Parametrierung

  • Über LON-Bus
  • vor Ort einstellbares Wandlerverhältnis

Elektrische Eigenschaften

  • Messarten Wirkenergie +A (mit Rücklaufsperre), optional: -A
  • Energiezählwerke Anzahl max. 2 Tarifregister (T1 / T2) je Energierichtung
  • sekundärer oder primärer Impulsausgang
  • Datenerhalt spannungslos: im EEPROM, mind. 20 Jahre

Mechanische Eigenschaften

  • Aufschnappgehäuse (6TE) 107,5 x 89,5 x 64,2mm, mit Gabelschienenanschluss
  • Schraubklemmen Anschluss
    Strom Messwandelzähler: 4mm²
    Strom Direktmesszähler: 16mm²
    Zusatzklemmen: 2,5mm²

Zulassungen

  • PTB-Zulassung
  • EG-Baumusterprüfbescheinigung nach Richtlinie 2004/22/EG
    (MID = Measuring Instrument Directive)

Optionen

  • Batterie für spannungslose Ablesung
  • Eichung

Technische Daten:

  • Bauform:
    Aufschnappgehäuse 6TE
    107,5 x 89,5 x 64,2mm

  • Schutzart:
    IP20

  • Gewicht:
    ca. 400g

  • Klimatische Bedingungen:
    Umgebungs- und
    Betriebstemperatur: -25 bis +55°C
    Lagertemperatur: -40 bis +70°C
    Luftfeuchte: 95% nicht kondensierend

  • Anschluss:
    Schraubklemmen
    Strom Messwandelzähler: max. 4mm²
    Strom Direktmesszähler: max. 16mm²
    Zusatzklemmen: max. 2,5mm²

  • Anzeige:
    LCD-Display 8stellig,
    davon 3 Dezimalstellen
    Zifferngröße: 4 x 6mm

  • Taster:
    für Anzeigenaufruf

  • Energiezählwerke:
    max. 2 Tarifregister (T1 / T2) je Energierichtung

  • Strom:
    Messwandelzähler: 5||1 A / 1 (6) A
    Direktmessender Zähler: 5 (65) A

  • Anlaufstrom:
    Messwandelzähler 2mA
    Direktmesszähler: 20mA

  • Datenerhalt:
    spannungslos: im EEPROM, mind. 20 Jahre
  • Messarten:
    Wirkenergie, +A (mit Rücklaufsperre)

  •  Frequenzen:
    50Hz, 60Hz, 16,7Hz

  • Spannung Messwandelzähler:
    4L-Ausführung: 3x290/500V; 3x230/400V;  3x63/110V; 3x58/100V
    3L-Ausführung: 3x500V; 3x400V; 3x230V;  3x110V, 3x100V
    2L-Ausführung: 230V, 110V, 100V; 63V; 58V

  • Spannung direktmessender Zähler:
    4L-Ausführung: 3x290/500V; 3x230/400V
    3L-Ausführung: 3x500V; 3x400V; 3x230V
    2L-Ausführung: 230V

  • Messgenauigkeit:
    Klasse 1 oder Klasse 2 gemäß IEC 62053-21
    Klasse B oder A gemäß EN 50470-1,-3

  • Eigenverbrauch je Phase:
    Spannungspfad: < 2,0VA / 1,0W
    Strompfad Direktmesszähler: < 2,5VA
    Strompfad Messwandelzähler: < 0,5VA

  • Übertragung:
    LON FTT10A Zweidraht (Twisted-Pair),
    78kbps, max. 2,7km

  • Zulassungen:
    PTB-Zulassung
    EG-Baumusterprüfbescheinigung nach Richtlinie 2004/22/EG (MID = Measuring Instrument Directive)

  • Parametrierung:
    über LON-Bus

  • EMV-Eigenschaften:
    Isolation: 4kV AC, 50Hz, 1min
    EMV: 4kV, Impuls 1,2/50μs, 2Ω
    ISO: 6kV, Impuls 1,2/50μs, 500Ω, 10V/m (unter Last)

Änderungen vorbehalten
